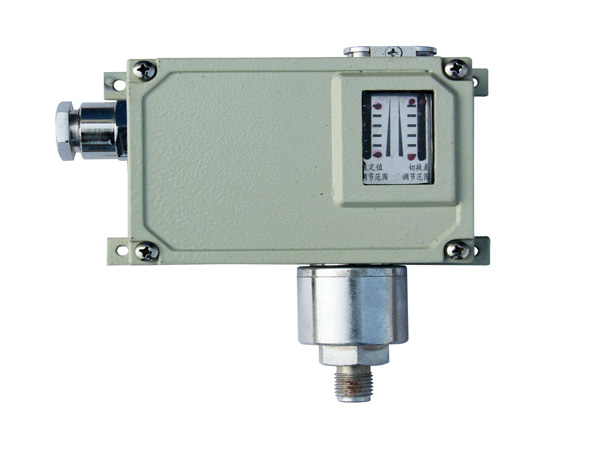

膜片式
采用膜片式傳感器和無泄漏活塞式的傳感器二種型式，D500/18D膜片式傳感器可用于空氣等中性氣體和潤滑油，輕燃油等液體介質。控制器的設定值可調，調節范圍—0.1……1.6MPa。
特點
可用于真空
本控制系統是超小型設計，允許開關動作頻率較高100次/分且抗振性特別好。
工作粘度：<1×10-3m2/s
開關元件：微動開關
環境溫度：-25～55℃
介質溫度：-25～80℃
外殼防護等級：IP54（符合DIN40050，與GB4208中IP54相當）
安裝位置：壓力接口垂直向下（允許傾斜150）
抗振性能：Max:100m/s2
重復性誤差：≤2.5%
觸點容量：AC 220V 6A（阻性）
（若有特殊要求，可參見我廠編制的應用手冊介紹）
核電1E級
控制器采用波紋管式傳感器，可用于腐蝕性氣體和液體介質，控制器設定值可調，調節范圍-0.1～6.3MPa。
特點
抗地震：滿足大亞灣核電站及秦山二期工程要求
耐老化：在45℃環境溫度下工作壽命達10年
耐幅照：耐幅照劑量達2×104 Gy
耐腐蝕
工作粘度：<1×10-3 m2/s
開關元件：微動開關
外殼防護等級：IP66
環境溫度：-40～50℃
介質溫度：0～120℃
抗振性能：40m/s2
重復性誤差：≤1%
觸點容量：AC 220V 6A （阻性）
□ 規格
船用膜片
可作為無侵蝕氣體和液體壓力到達極限值時的信號裝置，或作為壓力調整器的電路接觸開關之用。
控制器體積小，重量輕，適用于飛機，船舶，車輛密集安裝的要求，且具有調整動作壓力，方便控制準確可靠，可直接安裝于現場管道上等優點。
控制器不適用下列情況
對鋁及銅有侵蝕性的介質。
大粘度或能結晶介質，壓力有劇變的介質。
技術要求

技術特點
國產壓力控制器能夠適合各類工業現場，能夠理想的替代國外同類產品。
且性能穩定可靠精度：±0.5 % 重復性：± 0.5. %
結構簡單，無可拆卸部件
SPDT或DPDT輸出；鑄鋁外殼（特殊外殼可訂做），可選防爆；
多種壓力及電氣接口可選量程:0~40Mpa可選。
技術規格
測量介質：無腐蝕作用的氣體、液體或蒸汽等
外殼：壓鑄鋁，環氧樹脂涂層，帶密封墊圈的外蓋
設定點精度：±0.5%
切換差：分為可調和不可調兩種（參考選型數據表）
重復性誤差：<1%
壓力接口：標準M20*1.5螺紋（可根據現場需要，特殊定制）
電氣接口：M20*1.5 螺紋接口（可根據現場需要，特殊定制）
開關輸出：一個單刀雙擲（SPDT）輸出（開關可接'常開型'或者“常閉型”）
環境溫度;-40℃~+85℃（其他溫度可用遠傳）
環境濕度：5%~95%
使用壽命：105次循環
抗振性： <Max.2g
外殼保護等級：IP66
國內現狀
由于國內工業日益增多，導致壓力控制器市場逐漸泛濫，民用工用使用情況混合。
事實上，要生產出優的壓力控制器并不是一件很簡單的事。首先是選材，其次是生產過程的工藝控制；質量精度較差控制器普遍表現在結構形式上面，純觸點表現為精度較差。控制器動作呆滯不給出信號，民用控制器做工業使用，使用周期短，性能不穩定，耐壓低。
如果希望壓力控制器安裝后能可靠的工作，一定要挑選正規的廠家購買。
安裝
編輯

　　1、選用控制器使預定設定值位于控制器設定值調節范圍的中間部分。一般為調節范圍的20[%]~80[%]。
　　2、控制器要安裝在室外時，應給予足夠的防護，以免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的滲入。
　　3、安裝電纜時，應選擇合適的電纜外徑，并將電纜引入處的壓緊的螺母擰緊，以免電纜松動，并防止水或灰塵的滲入。
　　4、對于有壓力峰值及脈沖壓力的受控液體介質，可在控制器的接口上安裝一個壓力沖擊阻尼器，以消除不利影響。
　　5、通斷電流不能大于額定值。
　　6、安裝（或拆卸）控制器時要特別注意：
　　1） 安裝（或拆卸）必須用扳手夾持傳感器的平面部份，絕對防止傳感器和開關殼體發生相對轉動。
　　2） 當傳感器接口為內螺紋時，管道接頭旋入傳感器內深度不可超過12mm。
調整方式

例一
選用型號D504/7DZ訂貨號為0817308的壓力控制器，要求將壓力上升至1.5MPa（上切換值）發出觸點信號，其操作步驟參見下述。
　　打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。
順時針旋動設定值調節螺桿，使設定值由大變小，直至開關觸點在1.5MPa處切換。
旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在1.5MPa上下來回變化，檢驗壓力上升時，觸點的切換值是否是1.5MPa，此值即為要設定的上切換值。其對應的下切換值應是1.5MPa
減去切換差0.9MPa（左右），即為0.6MPa（左右）。
例二
選用型號D504/7DZ訂貨號為0817708的壓力控制器，要求將壓力下降至5MPa（下切換值）發出觸點信號，其操作步驟參見下述。
　　開鎖緊器，將產品旋入壓力校驗臺的螺紋接口上，注意必須用扳手夾持傳感器的平面部份，絕對防止開關殼體和傳感器發生相對轉動。
　　將壓力加至5MPa，此值可從標準壓力計中讀出。
　　逆時針旋動設定值調節螺桿，使設定值由小變大，直至開關觸點在5MPa處切換。
　　旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在5MPa上下來回變化，檢驗壓力下降時，觸點的切換值是否是5MPa，此值即為要設定的下切換值。其對應的上切換值應是5MPa加上切換差1.5MPa（左右），即為6.5MPa（左右）。
